amplificatore finale

[kokkopl]

per il fissaggio dei tr sul dissi è solo una questione di comodità per il montaggio e smontaggio quindi prova a far qualche prova.anche perche se condinui a dissaldar i transistor prima o poi ti si rovineranno le piazzole,quindi forse ti conviene il metodo "morsetti".
i transistor vanno isolati dal dissi con la mica e le ranelle di plastica sulle viti.se ti andava a volume basso e alzando saltava puo essere che ce un corto dalle parti dell uscita degli altoparlanti,mettere una lampadina sull uscita dei finali è da pazzi,la lampadina mette quasi in corto i finali,ha una resistenza troppo bassa e cambia quando si scalda.

[Google]

[mitidj2008]

A il video su yotube dici. Si loso. Inffatti avra 2 hom poi si ciuccia 10A. Come titolo e una 250W 24V. E di un faro potente. E il finale poi era in mono che accetta minimo 8 ohm. Ma non e li che si e bruciato. Mi si brucio durante una festa. Ci fu un bel sbalzo di tensione. Che brucio buona parte di lampade nella sala. La cassa non ha nulla. La uso con un altro finale e va benissimo. Cambiando quelle resistenze che erano rovinate spero che non diano problemi. Lo sto montando.

[kokkopl]

incrociamo le dita allora.speriamo bene

[mitidj2008]

l'ho finito di montare l'ho acceso e basta. per accendersi si accende nessun corto. domani provo con il suono. a vede se fa la frittata.

[mitidj2008]

Lieto di dirvi che il finale funziona benissimo.

[mitidj2008]

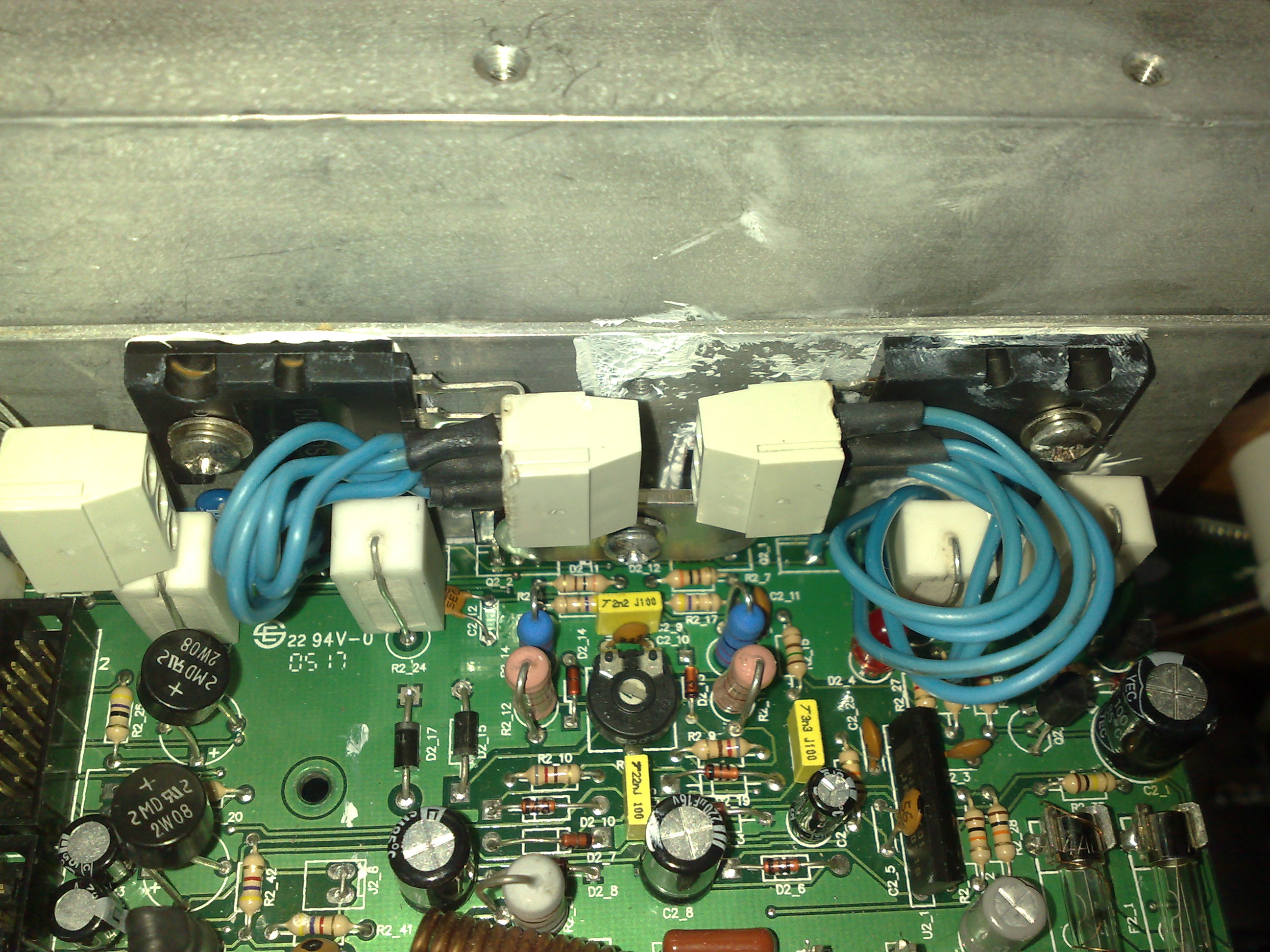

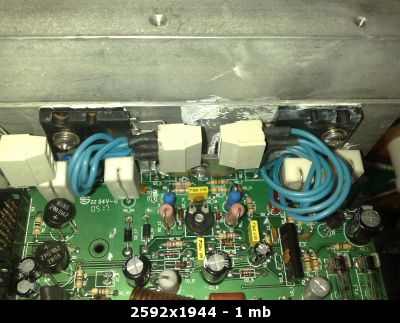

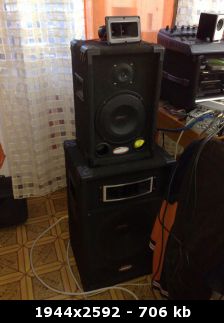

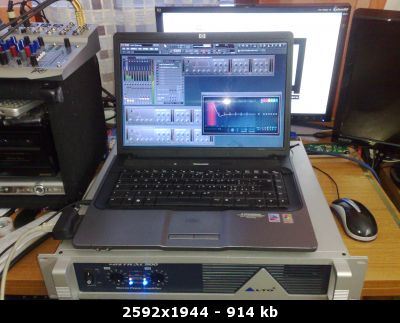

FOTO

[kokkopl]

ottimo,alla fine come hai deciso di collegarli i finali?saldati o con i morsetti?

[wasky]

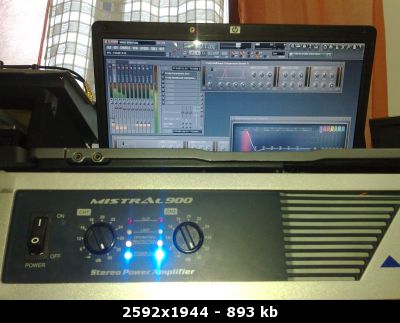

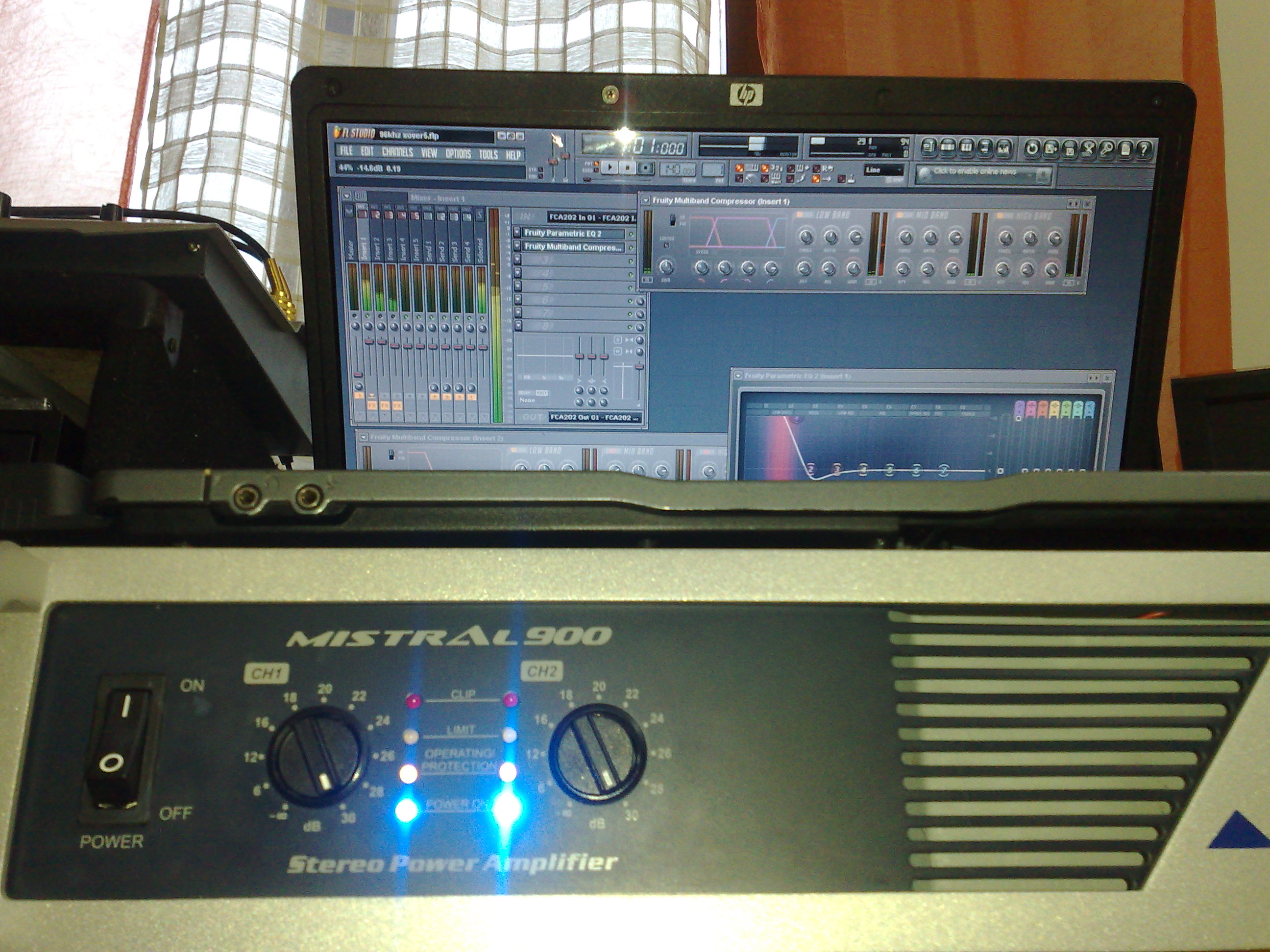

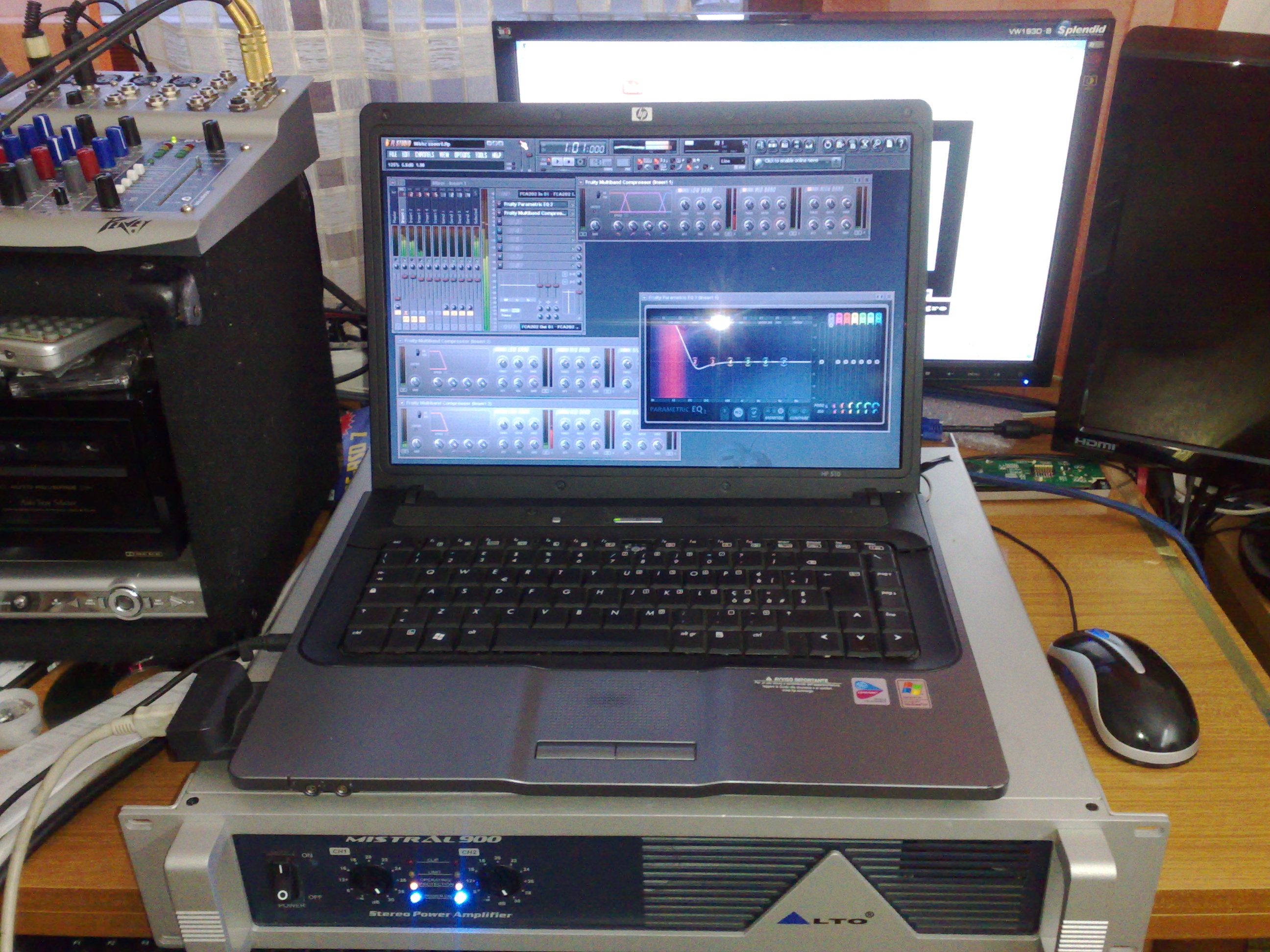

Vedo che hai un mistral posso chiederti come vanno quegli Amplificatori ?

Sai che Slew Rate e Damping Factor hanno ?

Li ho trovati da strumentimusicali.net e il prezzo è molto affordable

Io stò prendendo 2 Thoman Amp 600 MK-X

http://www.thomann.de/ie/tamp_ta600_endstufe.htm

200 watt su 8 ohm e 450 in bridge mode

[mitidj2008]

ottimo,alla fine come hai deciso di collegarli i finali?saldati o con i morsetti?

con morsetti





il finale lavora con 4 transistor 2 un canale e 2 sul altro
volendo la scheda ha 8 posti, 4 un canale e 4 sul altro. merita mettere altri 4 finali, mi permetterebbe ti tiare un po piu di quel che da, o lo lascio come e con soli 4? ovvio spazio permettendo

[mitidj2008]

Vedo che hai un mistral posso chiederti come vanno quegli Amplificatori ?

Sai che Slew Rate e Damping Factor hanno ?

Li ho trovati da strumentimusicali.net e il prezzo è molto affordable

Io stò prendendo 2 Thoman Amp 600 MK-X

http://www.thomann.de/ie/tamp_ta600_endstufe.htm

200 watt su 8 ohm e 450 in bridge mode

Beh riesce a buttare,secondo me, piu segnale il mixer amplificato che ho del 94' GENERALMUSIC della LEM e un 150Wx2 su 8ohm e l'ho pagato 50€.

in mono sui sub lavora bene.
mi e stato regalato. funzionare funziona, specie le modifiche che gli ho fatto nel senso quanti transistor mi ha bruciato quante saldature e dissaldature. ho avuto occasione con il capodanno di mandafe al massimo e va besnissimo. poi ha la funzione limiter che si limita alla potenza delle casse e non distorce.

Damping Factor 1Khz e sotto: >300 su 8ohm
lo save rate non c'e' scritto


il manuale

Alimentazione: 230V / 50Hz
Connettori di ingresso: XLR e jack bilanciato da 6,3mm.
Connettori di uscita: Connettori Neutrik Speak-on e jack mono da 6,3mm.
Distorsione (THD): <0,05%
Fattore di smorzamento: >300 @ 8ohm
Guadagno: 40x (32dB)
Impedenza di ingresso: 10kOhm sbilanciata; 20kOhm bilanciata
Sensibilità ingresso: 1Vrms @ 4Ohm
Indicatori (LED): Accensione: led blue Limiter: led giallo Clip: led rosso
Peso Netto: 11 kg
Potenza d'uscita (THD<0,1% 20Hz-20kHz) Bridge mono 8ohm: 600W
Potenza d'uscita (THD<0,1% 20Hz-20kHz) Stereo 4+4ohm: 300W + 300W
Potenza d'uscita (THD<0.1% 20Hz-20kHz) Stereo 8+8ohm: 190W + 190W
Potenza d'uscita: Protezioni automatiche e indipendenti per amplificatore e casse nei due canali contro corrente continua e termica. Protezione per surriscaldamento per ogni canale.
Rapporto S/N: 102dB
Risposta in frequenza: 20Hz- 20 kHz (+0,1/-3dB)
Unità rack: 2 unità rack

http://www.altoproaudio.com/admin/_stat ... 817067.pdf

[kokkopl]

be devi avere anche lo spazio per le 4 resistenze ceramiche per pilotare i finali "credo" la potenza in watt dipende piu che altro dall alimentatore e dal voltaggio oltre che i condensatori,se metti altri 4 finali non credo migliorerai la situazione..anzi se ti salta un transistor si porta dietro anche gli altri magari e non so se vorrai spendere altri 40 euri di transistor hihihi.credo che comunque sia piu complesso di quel che sembra.

[mitidj2008]

be devi avere anche lo spazio per le 4 resistenze ceramiche per pilotare i finali "credo" la potenza in watt dipende piu che altro dall alimentatore e dal voltaggio oltre che i condensatori,se metti altri 4 finali non credo migliorerai la situazione..anzi se ti salta un transistor si porta dietro anche gli altri magari e non so se vorrai spendere altri 40 euri di transistor hihihi.credo che comunque sia piu complesso di quel che sembra.

si lo so, io le ho gia montate
ma ho avuto occasione si smontare un amplificatore uguale fatto ma con 8 transistor finali. potenza 260W RMS 8Ω.
4 x 2sc5200
4 x 2sc1943

E LE RESISTENZE SONO DA 8x 5W 0.25Ω

e stranamente aveva il trasformatore identico stessa marca stessi voltaggi, stessa potenza VA. pero il quello non aveva il doppio trasformatore. solo una usita a 3 fili=42 - 0 - 42 e non permetteva il mono su quello.


nel mio invece ha 6 fili 3 per canale
42v-0-42v-42v--------5A canale 1
12v-0-12v-------------2A(tensione di servizio per le ventole)
42v-0-42v-42v--------5A canale 2

mentre nel mio 4x 5W 0.1Ω.

MERITA? MI POTREBBE AIUTARE A METTERE IMPEDENZA DA 4Ω IN MONO? CON 4 FINALI IN PIU? COSI USO I DUE SUB IN PARALLELO CHE SONO DA 8Ω L'UNO.

[mitidj2008]

saleve di nuovo. il finale che ho riparato prima.
adesso l'ho usato ad una festa nessun problema.
l'ho usato a casa test su casse diffuzori. nessun problema.
adesso mi entra in clipping il primo canale. che potra mai avere. nessun fusibile. nessun finale e bruciato. nessuna resistenza.
puo essere il potenziometro del finale guasto che avendo la resistenza consumata gracchiando lo manda in protezione. strano che se alzo si sente e dopo un po mi va il clipping accendendo il led rosso e sentendosi male in cassa. se abbasso non a zero ritorna sul normale e poi rialzando rientra in clipping . me l'ho ha fatto una volta. l'ho spento riacceso uguale. alzato, abbassato il volume a un certo punto non lo face piu e poi ha ricominciato.

[master_of_mouse]

beh, intanto proverei a cambiare il potenziometro, dovrebbe costare poco poco

[mitidj2008]

Allora ho fatto un pò di prove. E con carico in uscita (cassa da 8 o 4 ohm) entra in protezione. Senza carico non entra in protezione. Alzo finche il led clip si accende per troppo ingresso e di conseguenza superamento della soglia. Ma questo lo faceva anche prima. L'uscita e di 52volt a tutto volume. Con led clip acceso, 45V appena si pegne il led. Il canale entra in protezione non appena vengono supepati i 0.12mA. Mentre il canale buono a 4.5A. In mono (bridge) senza carico butta 105V.
Comunque in mono il canale 1 (il guasto) non etrava mai protezione insieme al 2, quando dovrebbero andare insieme, giusto?
Dicevo del poteziometro che una volta lo accesi senza i potenziometri ataccati. E mi accese i 2 led rossi. Provero il potenziometro del canale buono.
Le prove le ho fatte con un generatore di frequenza(sul pc) a 30 hZ.
