Può lavorare2 in modi: a barre o a punti, qui la scelta è molto soggettiva(si può modificate con uno switch).
Questo affarino si alimenta direttamente dalla 5V del molex e il segnale di Hdd viene prelevato direttamente dal connettore della mobo.
Il segnale viene elaborato mediante un circuito TTL lm3914 che codifica un dato voltaggio in accensione di 10 led in fila, uno dietro l'altro.
Qui riporto le fasi del montaggio, tra l'altro molto easy
, e in fondo dei filmatini in 3gp con il funzionamenteo sia a barre che a punti.Questo circuitino l'ho infilato in mezzo lettore cd vecchio che l'hosbragato in 2: i led e lo switch sbucano nella mascherina di plastica bianca.
Gli attrezzi necessari sono prorpio pochi: un trapano, un saldatore e stagno, pinze pinzette varie.

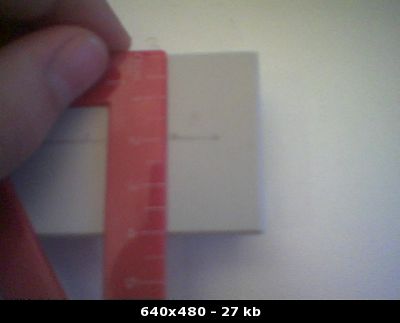

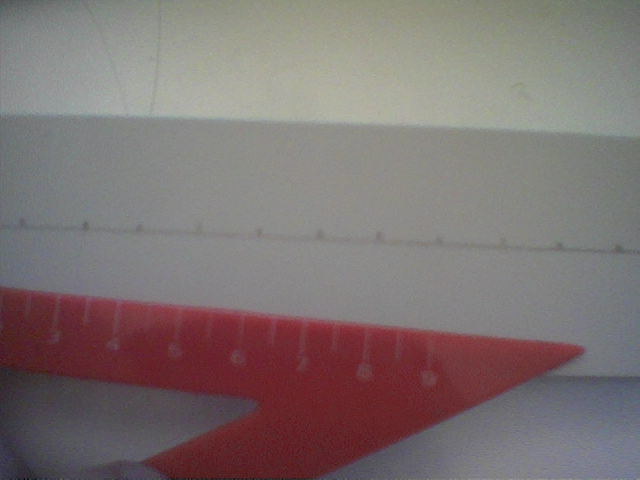

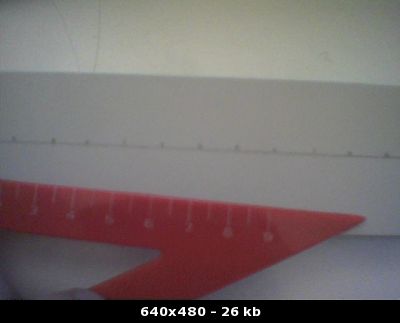

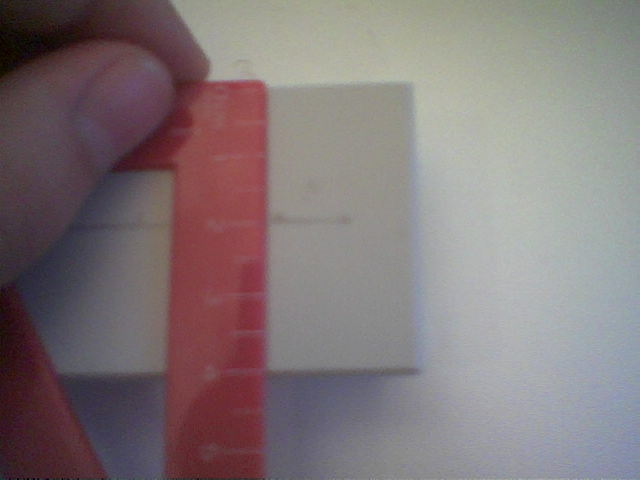

Con la squadretta mi prendo bene le misure, per mettere 10 led (5 verdi, 3 gialli e 2 rossi ben allineati nella mascherina da 5,25 pollici)

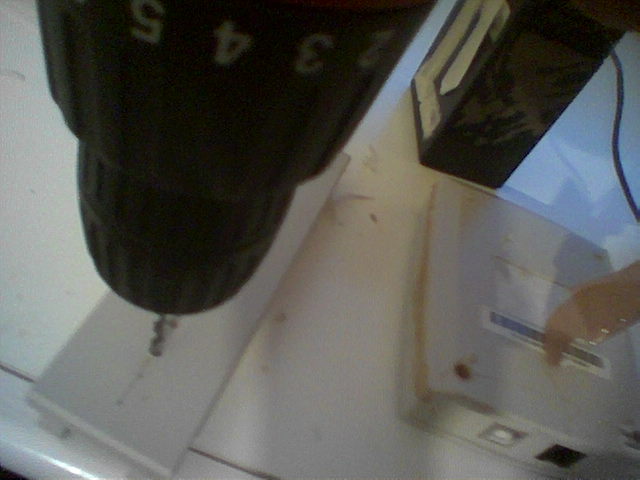

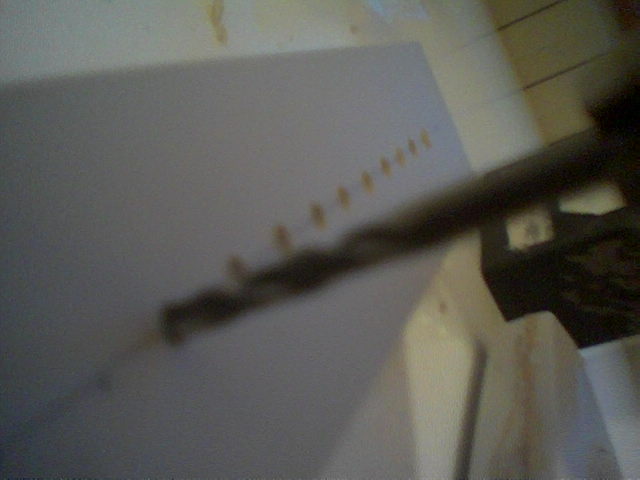

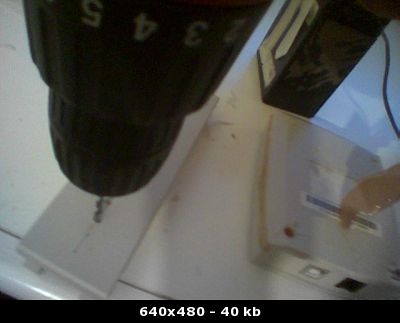

Fori di 3 mm con il trapano a batteria

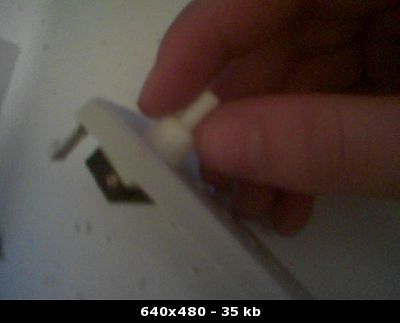

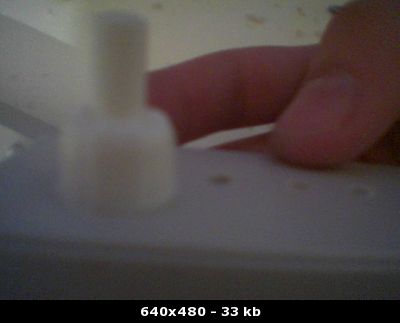

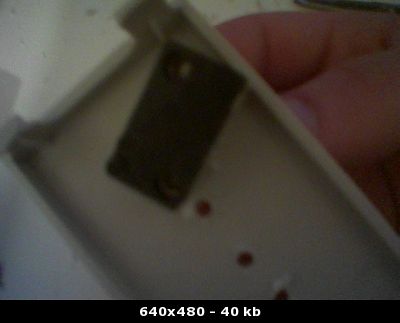

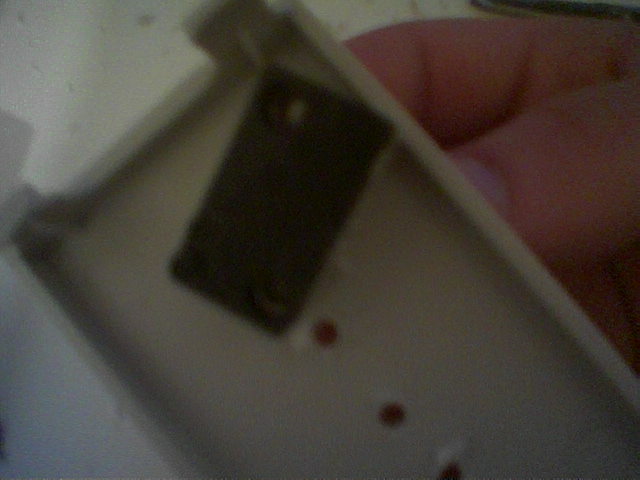

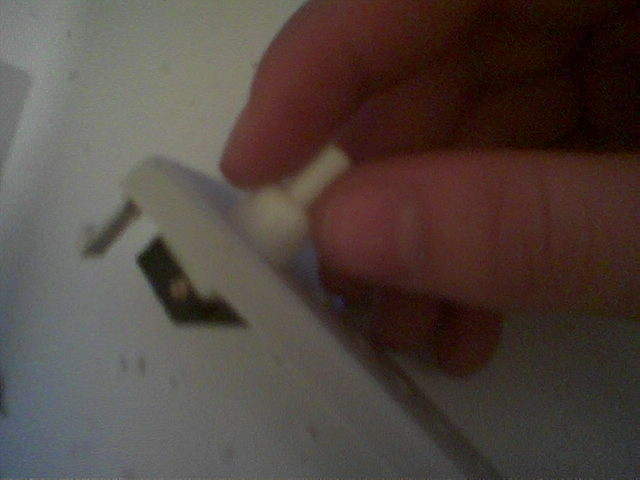

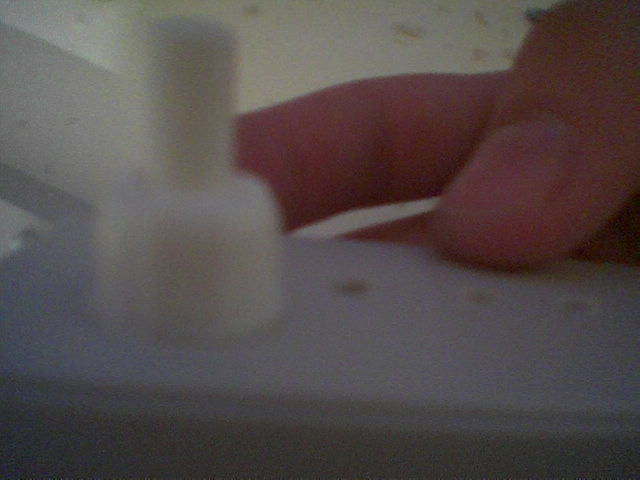

Qui con un foro di 7 mm metto lo switch per passare da visualizzazione a barre o a punti

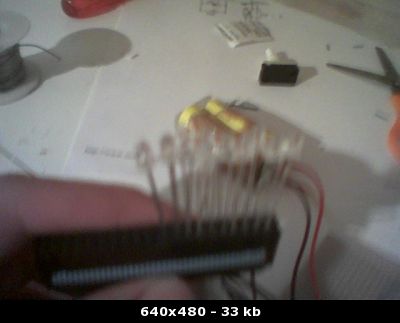

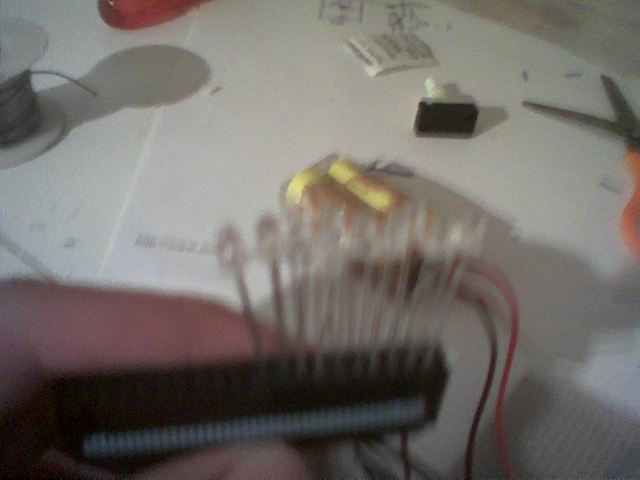

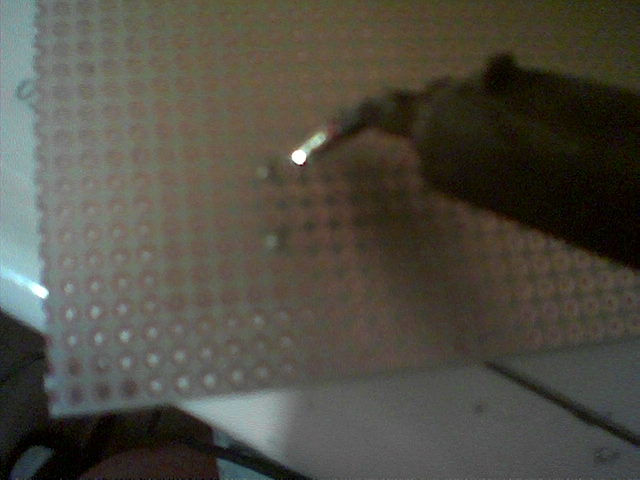

Da qui in giu si salda! Ho deciso di usare un vecchio cavo ide per collegare tutti i led. per comodità l'ho tagliato a dovere per fare una robina abbastanza ordinata.

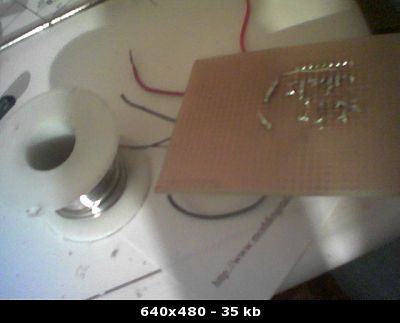

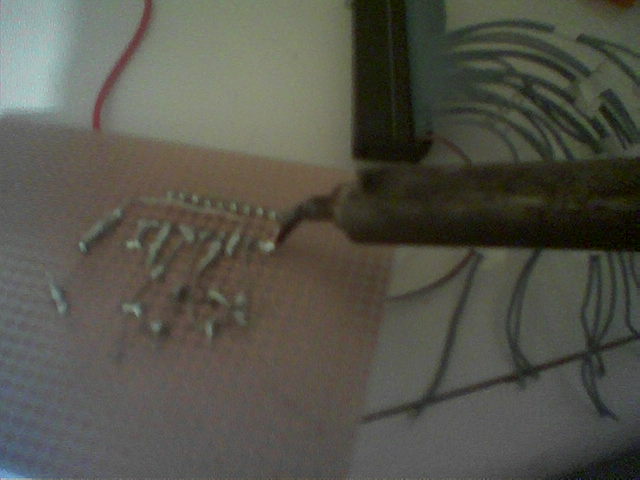

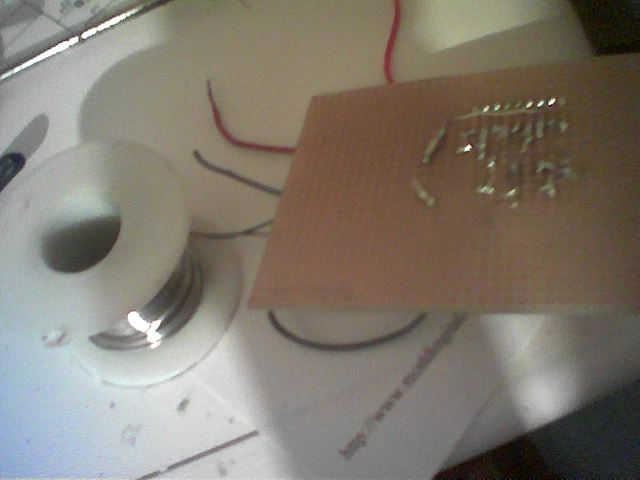

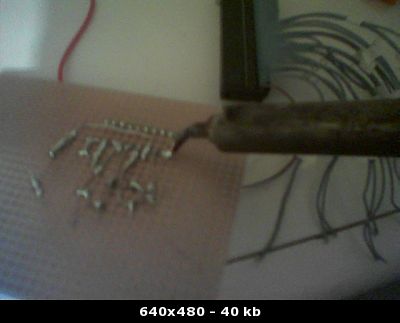

Saldature... :)

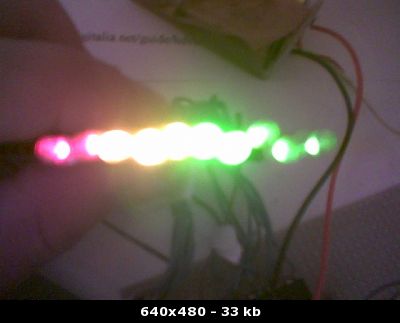

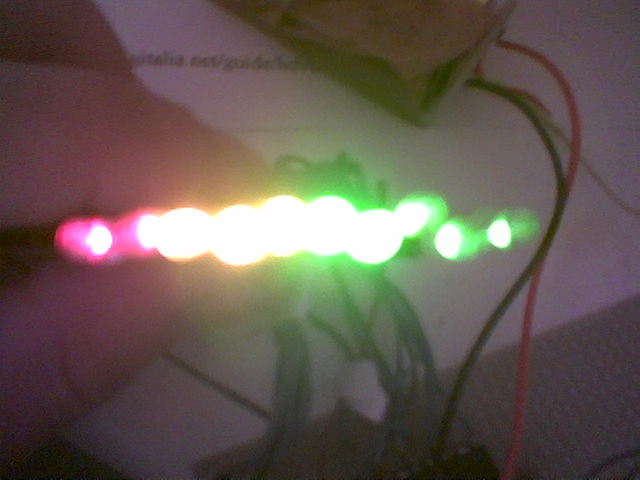

Risultato finale! basta cortocircuitare i 2 fili che andranno collegati alla mobo, e i led si accendono tutti(se il circuito è ben riuscito)Qui in fondo metto i link per scaricare i video del aggeggio in funzione.
Filmato 3gp.
Led a barre
Led a Punti
(click col dx salva oggetto con nome, senno nn va :roll: )
Spero vi sia piaciuto! :D
:D alla prossima! ciao ciaoz
