Realizzare un piccolo amplificatore

[Massimo]

Ho un sistema audio della Crative (mod. 2400) con subwoofeer e due satelliti collegato ad una vecchia scheda audio sempre della Creative (mod. PCI 128) che però ha solo un uscita di linea e nessuna amplificata,
quindi quando collego le cuffie il volume è troppo basso. Avevo pensato anche di estarre un cavo dal subwoofer ma dove collegarlo? Se lo collego solo ai due satelliti poi in cuffia non sento più i bassi.
Allora aveva pensato a queste 2 soluzioni:
1) mi date qualche consiglio su come collegare anche il subwoofer
2) sapete come realizzare un piccolo amplificatore da collegare all'uscita della scheda audio che non rovini troppo il segnale!
GRAZIE A TUTTI!

[Google]

[Andrea20ge]

ti fai uno sdoppiatore da jack a monte senza costruire niente e ti regoli il volume da winzoz..

[Massimo]

ti fai uno sdoppiatore da jack a monte senza costruire niente e ti regoli il volume da winzoz..

Scusa ma non ho capito dove montare lo sdoppiatore...

[Andrea20ge]

sk audio =>sdoppiatore:1out casse 2out cuffie..

[Massimo]

Io ho già provato così ma il volume in cuffia è davvero basso...si sente ben poco. Per questo avevo optato per costruire un piccolo amplificatore oppure per cercare di sfruttare l'amplificatore già presente nel sistema audio della Creative.
Il fatto sta che nel primo caso, su internet ho trovato alcuni schemi, ma non so quanto sia decente il segnale in uscita. Se conoscete qualche schema collaudato, vi ringrazierei davvero tanto.
Nel secondo caso, avendo un sistema composto da 2 tweeter e un subwoofer (e quindi 3 canali) non so come ridurli ai soli due delle cuffie.
Grazie comunque per la disponibilità!

[jova84]

Il sistema che hai sicuramente ha una regolazione del volume... prendi la seconda uscita da li! per i bassi prendi l'uscita prima che si separa.... cioè prima che il cross divida le frequenze per i tweeter e per il sub(sicuramente è fatto così il sistema)

[Massimo]

Il sistema che hai sicuramente ha una regolazione del volume... prendi la seconda uscita da li! per i bassi prendi l'uscita prima che si separa.... cioè prima che il cross divida le frequenze per i tweeter e per il sub(sicuramente è fatto così il sistema)

Come faccio a capire qualìè il cross-over?Ha qualche forma particolare?

[jova84]

no di solito non ha una forma particolare!!! di solito è una scatola di plastica dove c'è l'ingresso e le uscite! ora non so dirti sul tuo impianto com'è fatto! Magari se lo apri e posti qualche foto posso aiutarti...

[Massimo]

OK...grazie!
Appena posso lo apro e vedo di mandare qualche foto...

[Massimo]

Ho aperto di nuovo il sub e ho fotografato il lato superiore e quello inferiore.

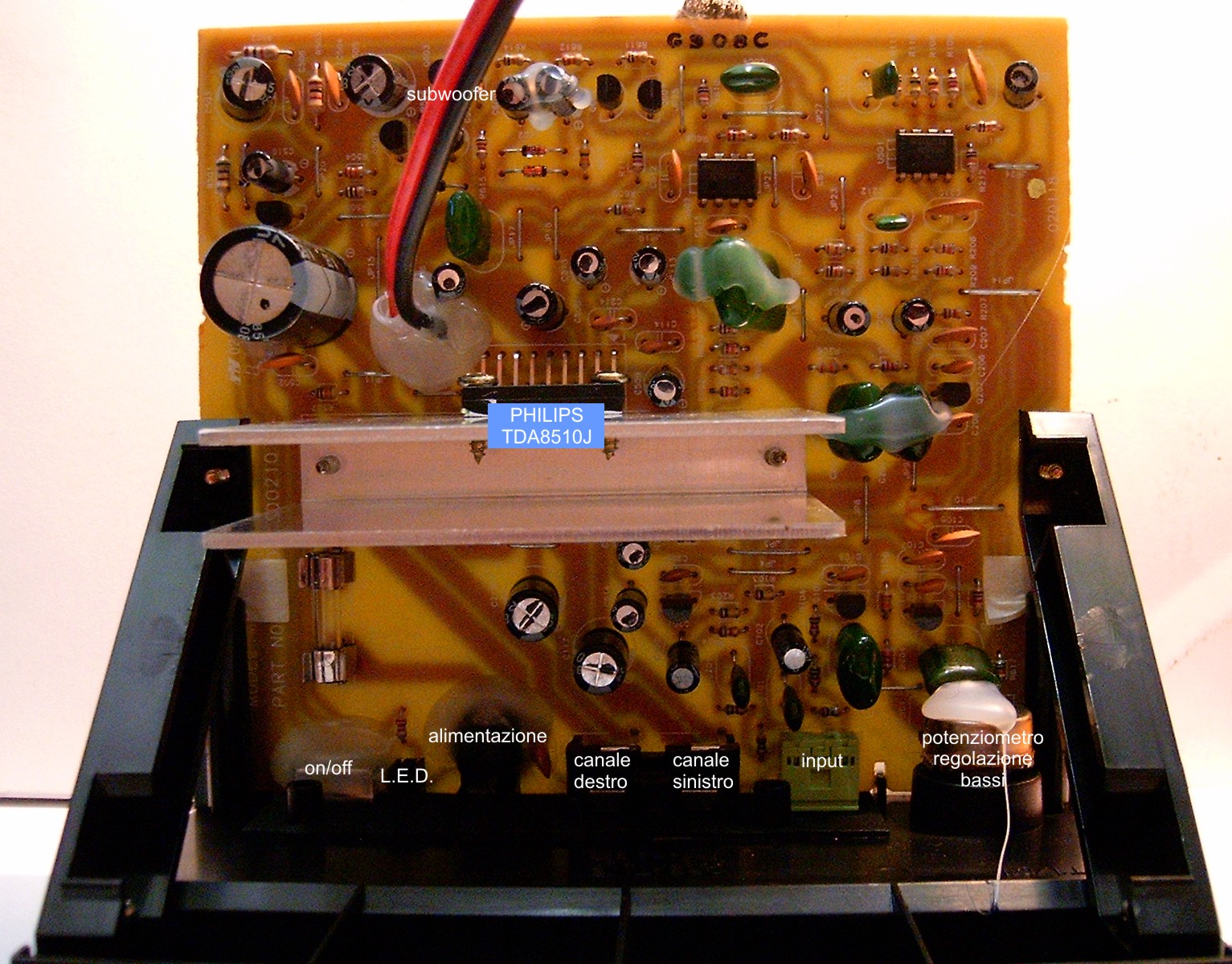

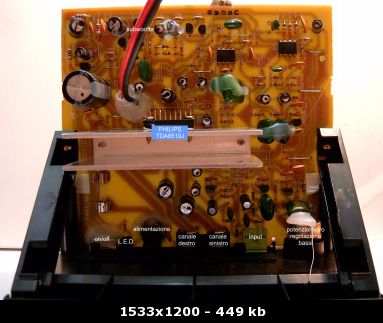

Il lato superiore:

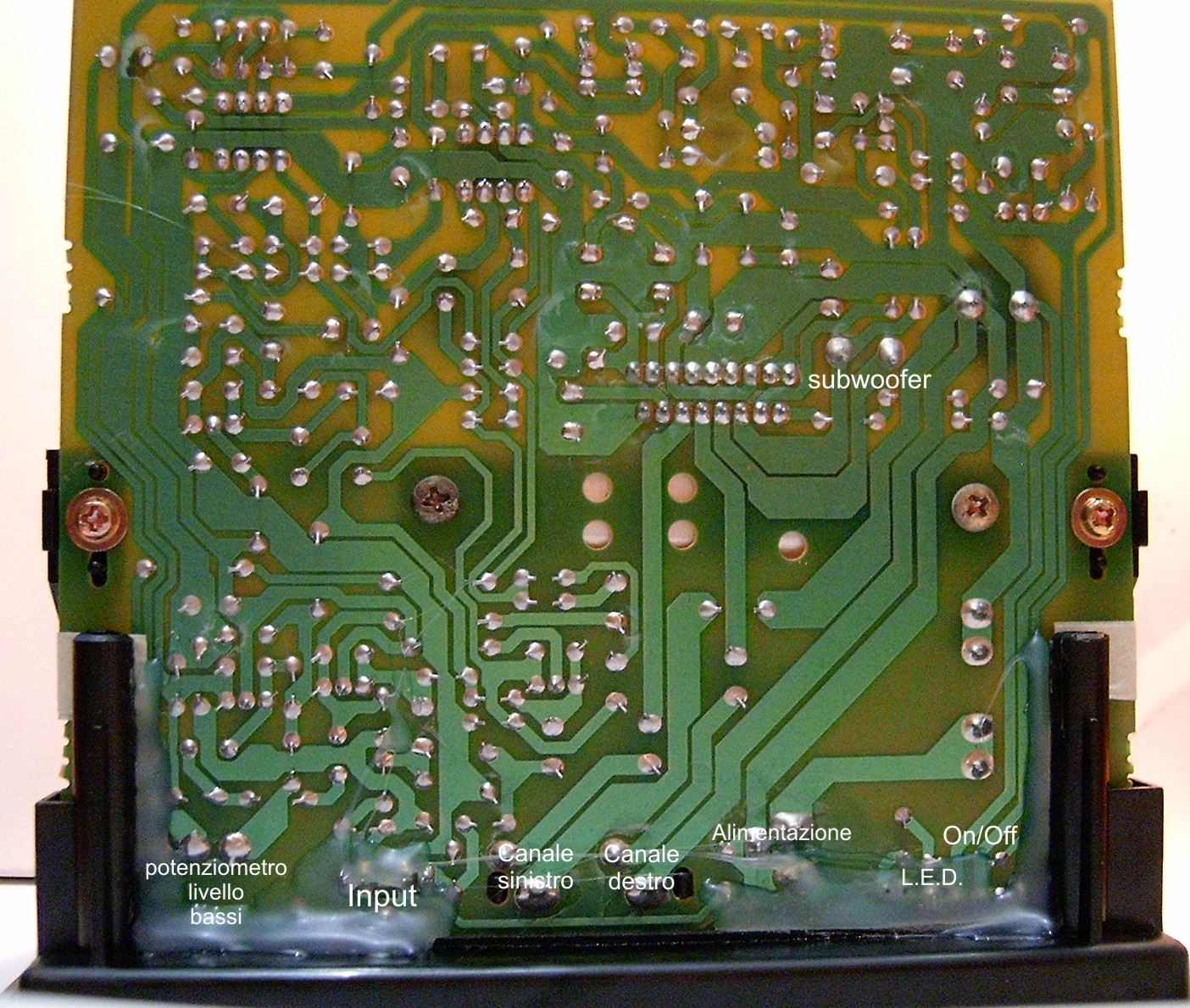

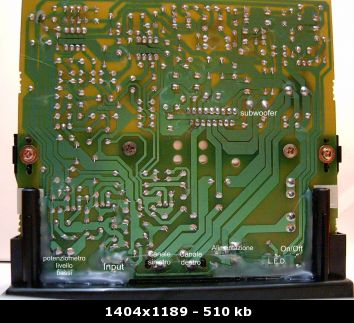

il lato inferiore:



Su questa scheda è inserito un integrato (PHILIPS TDA8510J) di cui riporto il datasheet:

http://www.semiconductors.philips.com/a ... 510J_3.pdf
Da come ho capito però quell'integrato si occupa dell'amplificazione e di "tagliare" le frequenze alte e basse.

Grazie sempre per i consigli!!

[espa]

Se ti serve un amplificatore per cuffie posso consigliarti il tipico schema con LM386.

Qualcosa tipo questo:

http://www.febat.com/Elettronica/Elettr ... inali.html

[Massimo]

Se ti serve un amplificatore per cuffie posso consigliarti il tipico schema con LM386.

Qualcosa tipo questo:

http://www.febat.com/Elettronica/Elettr ... inali.html

Mi sa che realizzerò proprio quel piccolo amplificatore. Vorrei evitare di mettere mano alla circuiterria del sub. Si sente ancora molto bene e sarebbe un peccato rovinarlo.
Gli schemi che si trovano su quel sito mi sembrano molto semplici da realizzare...è un po di tempo che sto cercando qualcosa del genere con Google ma trovavo sempre circuiti abbastanza difficili da metter sù!
In merito avrei da chiederti alcune cosette:
1) Fra i due schemi che ci sono sul sito, tu quale mi consigli? Io opterei per il secondo dato che (almeno dalla descrizione) da una maggiore fedeltà del suono rispetto al primo.
2) Scusa per questa domanda un po ignorante ma essendo che la cuffia ha due canali, devo realizzare due circuiti identici?
3) Se volessi diciamo così dare un tocco di classe al tutto inserendo un potenziometro per il volume, mi sapresti dire dove collegarlo?
4) Secondo te è necessario mettere anche l'alimentazione esterna tipo una batteria da 9V? Se sì si mette il positivo sul Pin 6?
Grazie tante per la disponibilità e scusa se ti faccio tante domande ma per un ignorante come me in materia, anche cambiare una lampadina risulta complicato!!

GRAZIE ANCORA!

[espa]

Bah... la differenza del suono difficilmente la senti.
Esistono diversi integrati che fungono allo scopo, alcuni anche stereo (LM1877), ma devi controllare la reperibilità.

Devi realizzarne due identici se ti servono 2 canali distinti.

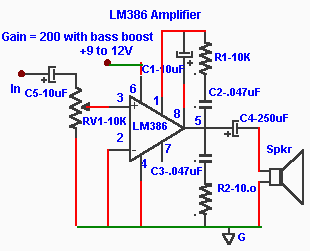

Questo schema magari ti sarà più utile, ha il controllo volume ed il bass boost:
http://members.shaw.ca/roma/ten.html

[Massimo]

Bah... la differenza del suono difficilmente la senti.
Esistono diversi integrati che fungono allo scopo, alcuni anche stereo (LM1877), ma devi controllare la reperibilità.

Devi realizzarne due identici se ti servono 2 canali distinti.

Questo schema magari ti sarà più utile, ha il controllo volume ed il bass boost:
http://members.shaw.ca/roma/ten.html

Grazie espa! Sei stato molto gentile!
Penso che oggi mi procuro il tutto e lo realizzo.
Vorrei chiederti solo un'altro paio di cosette, poi cercherò di non sfracellarti più i co....ni!
Fra i due schemi publicati sul sito





ho notato che la resistenza e il condensatore in serie al punto "In" che si trovano nel primo circuito non ci sono nel secondo. Forse perchè il condensatore e la resistenza così inseriti indicano il "partitore di tensione" (e cioè il potenziometro)?? E che impedenza deve avere? Siccome devo realizzare due circuiti identici (uno per il canale destro e uno per il sinistro) come lo dovrei collegare il per far in modo che li controlli entrambi?
Vorrei evitare di andare avanti e indietro del negozio di elettronica dato che ogni volta che ci vado io gli faccio 1 domanda e lui a me 10!!
L'ultima cosa e poi mi perderò nei meandri dell'elettronica:
L'alimentazione dev'essere compresa tra 9V e 12V. Ma più è alta la tensione e più amplifica? O non c'azzecca niente? Ci metto solo una pila da 9V oppure vicino ci metto in serie anche due batterie stilo da 1,5V?

GRAZIE SEMPRE DI TUTTO!!!!

[espa]

Il secondo è uno schema di montaggio, serve solo a darti un'idea di come apparirà il circuito sulla basetta.

RV1 è il potenziometro, da 10K tipo B, se monti tutto in un contenitore puoi prendere anche quelli slide tipo mixer, che fa più "figo"

Qui ti si presenta la scelta:
O usi 2 potenziometri, e puoi controllare il volume dei due canali indipendentemente, o usi un potenziometro doppio che in pratica sono sempre 2 potenziometri, ma con un solo comando.

In entrambi i casi non ci sono problemi, si collegano come in figura considerandoli singoli potenziometri.

Usa una batteria da 9V, l'idea delle stilo è buona solo se ne usi tante quante te ne servono per i 9V, così otterrai una durata superiore (ma anche un ingombro proporzionale).

Al negoziante basta che porti l'elenco dei componenti, non c'è nulla di particolare nel circuito.
Se sei di Napoli posso consigliartene un paio.
