12v to 8,5v

[daxady]

al momento mi trovo solo un tip120,lm317 da qualche parte lo ho....io dissaldo e metto la...poi perdo tutto

[Google]

[wasky]

al momento mi trovo solo un tip120,lm317 da qualche parte lo ho....io dissaldo e metto la...poi perdo tutto

ci passo le ore a dissaldarmi i componenti :D

allora ricapitolando

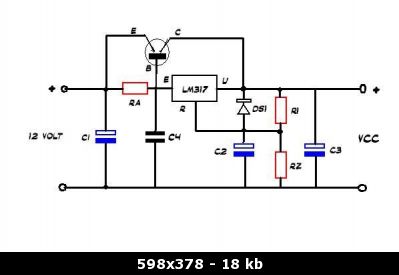

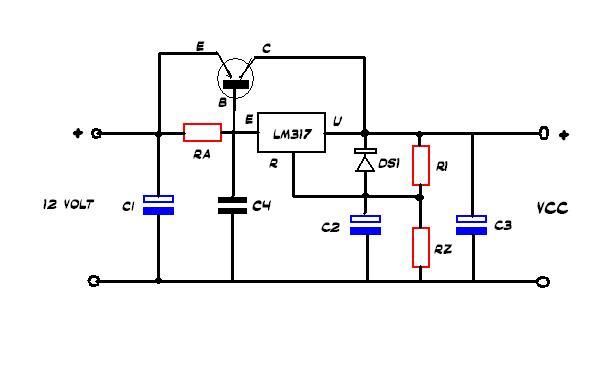

lo schema è questo




LM317 e TIP 36C

Dati

V1 12 volt

V2 8.5 Volt

Corrente 5 Amp

TIP 36 HFE 25

amp max su LM317 0.5 amp

Calcoliamoci Ra

Prima la corrente su Tr1

ITr1 = Amp : Hfe 4.5 : 25 = 0.18

Corrente su Ra

IRa = 0.5 - Itr1 0.5 - 0.18 = 0.31

Valore di Ra

Ra = 0.7 : IRa 0.7 : 0.31 = 2,25 Ohm quindi una res da 2.2 ohm

Calcoliamo Rz sapendo che la R1 è 220 ohm

Rz = [( V2 : 1.25 ) - 1] x R1

Rz = [( 8.5 : 1.25 ) - 1] x 220 = [ 6.8 - 1 ] x 220 = 5.8 x 220 = 1276 Ohm

quindi una serie di 1200 ohm + 68 ohm + 8.2 ohm = 1276.2 ohm ma puoi usare anche un Trimmer multigiri da 2K poi ruotando e con il tester ti fermi a 8.5 volt

quindi avremo una tensione in uscita di

V2 = [( Rz / R1 ) + 1 ] x 1.25 = 8.501 Volt

Mo se carcolamo er condensatore C1 :D

C1 = 20000 / ( V1 / Amp ) = 20000 / 2.4 = 8.333 uF facciamo 8.200 uF 25 Volt

C2 facciamo 0.2 uF poliestere o MKP

C2 C3 = 820 uF 25 volt

DS1 un diodo al Silicio 1N4xx







Roberto

[black_storm]

wasky sei sempre un dio...

[wasky]

wasky sei sempre un dio...

Ma dai mi fai arrossire grande Black

Tengo a precisare che con il seguente circuito aggiungendo solo un potenziometro potete fare anche un regolatore per le ventoline del PC lo schema è uguale

:)


roberto

[daxady]

uhm mi sa che devo ordinare tutto su rs...no credo di aver tutto a casa...e qua non ci sono negozi di componenti elettronici.

[wasky]

www.distrelec.it :)

Roberto
